8K超高清 三显宽温宽压户外整机杰和AE613评测

在这个信息化、智能化的时代，能精准传递高质量的信息，智能化的控制、更清晰的视觉体现，更稳定的性能表现是很多行业最为需要的硬件设备，而杰和AE613正是结合所有优点并性能出众的一款产品。融合了8K超高清画面和三显宽温宽压的技术，使其领先于广告机、户外显示屏控制、户外广告设备的行业标准。除此之外，它还可以广泛运用于交通监测和自动化控制等领域，无论环境多么艰苦，也能让信息与控制完美传递运行。接下来，就让我们共同揭开杰和AE613嵌入式电脑的神秘面纱，我相信它的独特魅力一定会给您带来深深的震撼。

高性能13代无风扇宽温宽压嵌入式整机AE613

在面对多变的天气与恶劣的运行环境挑战下，对终端设备提出了更高的要求。为满足用户对嵌入式整机性能与抵抗高低温侵袭能力的严苛要求，杰和科技倾力研发这款无风扇宽温宽压嵌入式整机AE613。AE613支持Intel®第13代Core i3/i5处理器，支持宽温度(-20℃~60℃)和宽电压(12v ~ 24v)，TDP为15W，在最大限度地降低能耗的同时提供卓越的处理能力，确保在供电条件不稳定的环境下也能保持高效运作。

一、开箱篇

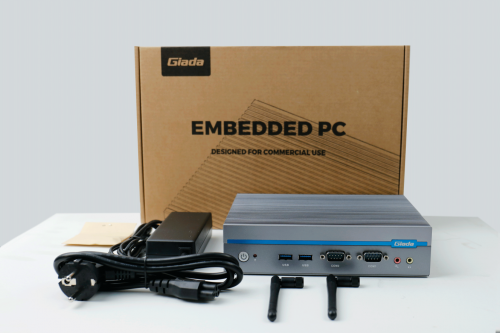

嵌入式整机AE613外包装采用环保材料设计，内部配备适配器、AC线、天线棒、螺丝包，满足通用需求，整机外观机壳顶面采用一体式铝板增高的鳍片散热设计，整机结构采用全铝设计保证散热与抗压性，通过杰和特有无风扇静音散热设计使整体散热效果非常优秀，同时营造出极致安静的工作和使用环境，无噪音，更防尘。

丰富接口设置

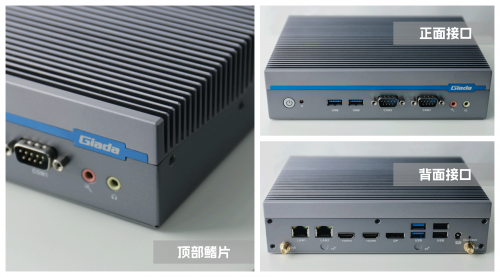

为了满足多种行业需求，杰和AE613嵌入式整机在正面为1个ON/OFF开关按钮，2*USB 3.2 Gen2接口，2*COM口，以及一个Mic-in和 Audio out音频接口，背面为2个HDMI和1个DP视频接口，2个千兆网口，2个USB 3.2 Gen2和2个USB 2.0接口，1个DC-IN圆形电源接口。

极致体积 应对多种环境

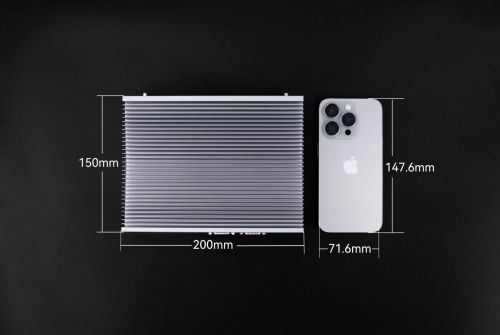

杰和AE613的三围尺寸是200 mmx 150 mmx50 mm，与iphone15的尺寸对比，宽度仅比其高度多2.4毫米，体积仅有1.5L。

二、做工精良 细节展示

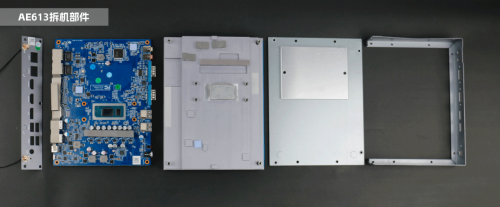

杰和AE613采用密封设计，整机由上至下主要分为四个部分：鳍片顶盖、内部主板、四周边框、底盖，机壳外框与主板之间无缝衔接，采用紧凑式设计，能够更有利于导热和散热。顶盖与主板之间贴隔着导热胶与防静电泡棉，用于导热和防静电，在主板的处理器部位装备了导热板和散热膏，提高散热强度。

强劲的核心处理器

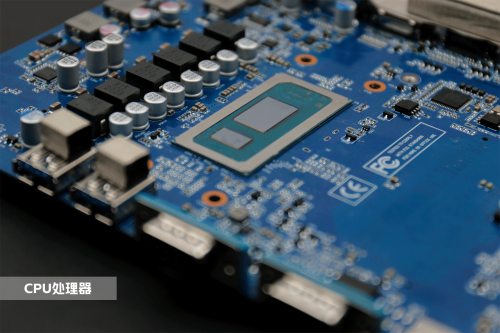

主板是杰和AE613的核心部件，整体配色是常规的深蓝色，由杰和自有工厂倾力打造，CPU采用板贴的形式，表面涂了一层散热膏用于导热，可以支持12/13代Intel Alder/Raptor lake-U的处理器，默认配置为Intel® CoreTM  i5-1335U处理器。

用料扎实 供电和芯片

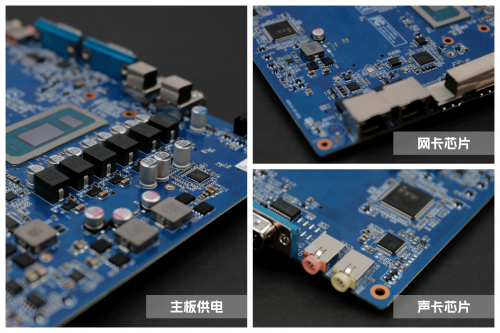

杰和AE613主板的供电相关部分都覆盖了银色导热胶，我们把导热胶撕下来，可以看到主板采用的是4+2相供电，在主板两侧的接口附近，都分布了相关的芯片，音频接口附近可以看到一个经典的“小螃蟹”ALC897 声卡芯片，在双网口RJ45附近有两个网卡芯片，分别是Intel I210IT和Intel I219LM(支持 Vpro)，整体做工比较扎实，元器件排列也很规整。

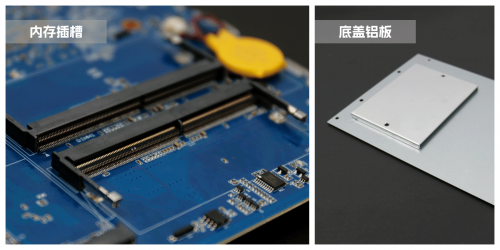

笔记本内存设计

杰和AE613主板的背面面积占比较大的是内存插槽，采用双通道两条内存槽设计，最大支持容量可达64GB，最高支持DDR4-3200MHz频率，内存与底壳接触面装备了一块散热铝板用于高效散热。

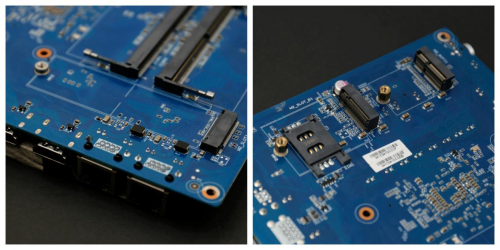

硬盘扩展

杰和AE613主板上配备了 1个 M.2 固态硬盘位，接口规格为 PCIe4.0 标准，匹配标准的 2280 规格硬盘。一侧还有两个M.2接口，一个是支持2230长度的E-Key WIFI/BT模块插槽，支持Wi-Fi 5/6/6E网络；一个是支持3042长度的3G/4G模块插槽，还有一个SIM卡槽。

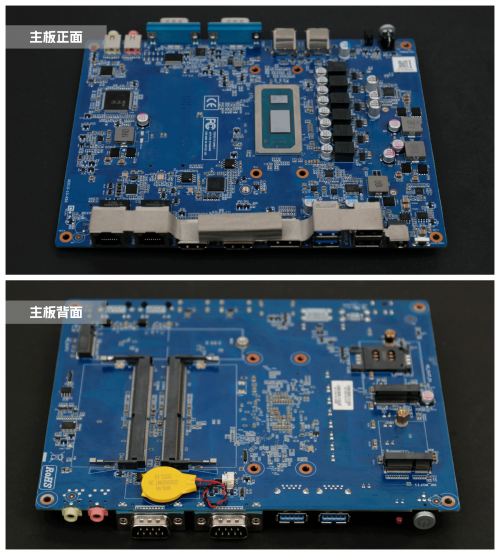

主板整体细节图赏

三、杰和实验室测试篇

（一）AE613可靠性测试

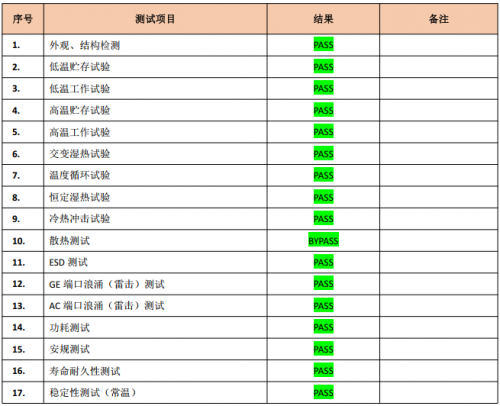

杰和嵌入式整机AE613作为一款高性能宽温宽压的产品，用户首先关心的是其在恶劣气候环境下的稳定性，接下来我们就要把AE613带到杰和可靠性实验室进行全套测试，其中比较核心的测试项目包括气候环境测试、散热测试、静电测试、雷击测试，可以参考下图的测试项目，先提前公布测试结果：AE613不负期待，全项PASS！

——气候环境测试

气候环境中对杰和AE613会造成影响的主要是温度和湿度，接下里我们需要在恒温恒湿箱中，通过设定温度控制箱中的温度，对AE613进行七项测试，测试顺序为：低温贮存→低温工作→高温贮存→高温工作→交变湿热→高温循环→恒定湿热存储。

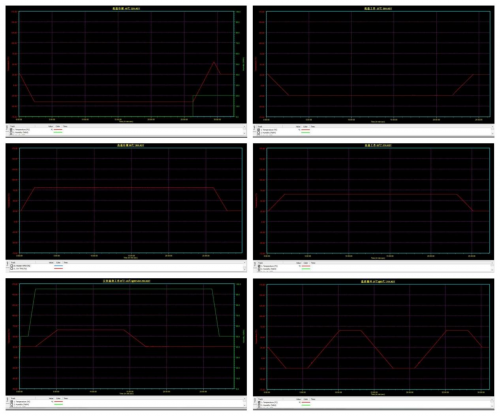

（试验曲线图）

通过七项测试，实验前后外观无异常变形，无噪音增加，在 BIOS、OS 下硬盘、DIMM 没有掉失，且槽位号正确，电源、硬盘、网卡等指示灯显示正常，压力软件运行正常，没有出现性能异常现象，所有接口功能正常，测试通过。

——散热测试

针对杰和AE613的散热性能进行测试，通过温度采集仪在主板以及整机外壳上粘贴温度识别线进行温度采集，监测在环境温25℃和60℃满载情况下的温度。进过测试，AE613在任何测量点的温度不超过其规格温度，且工作性能及机械功未出现损坏，测试通过。

（25℃和60℃满载状态）

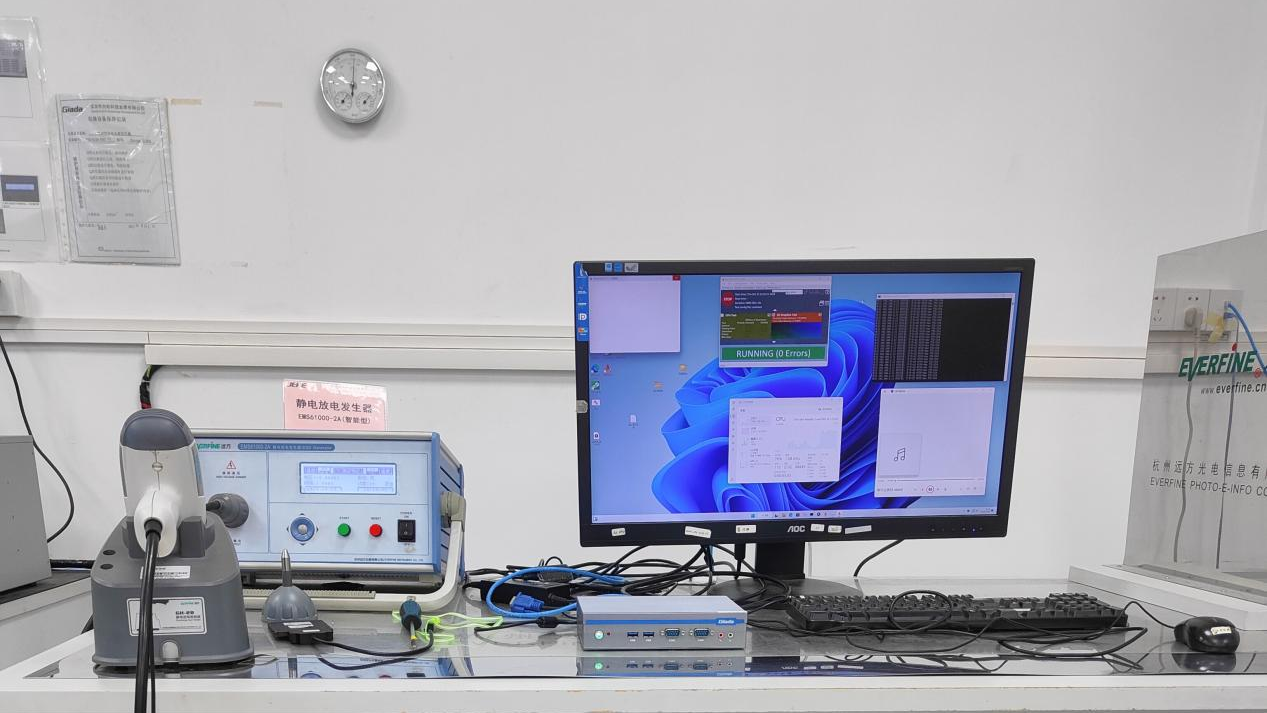

——静电测试

杰和AE613的静电测试，是通过专业设备静电放电发生器进行测试，测试接口收到外部的静电后，是否会影响到机器的正产运行。在实际操作中，对每个接口测试点采取正负极各 25 次连续单次放电（时间间隔 1.5 秒），对于涂漆是绝缘层、非导电（例如，塑料）连接器内可接触的点只进行空气放电。试验结束后，AE613能正常工作，无可察觉的通信质量的降低，无控制功能的丧失或存储数据的丢失，并且保持通信连接，测试通过。

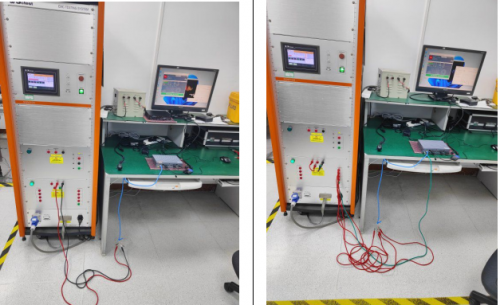

——浪涌（雷击）测试

测试杰和AE613受到外部电压变化，是否会影响正常运作，需要借助杰和专业设备全自动雷击浪涌发生器进行测试，主要测网口以及电源线在受到外部电压影响时，是否能正常工作。试验结束后，AE613能正常工作，无功能的丧失以及存储数据的丢失，并且通信连接正常，测试通过。

（二）AE613全功能测试

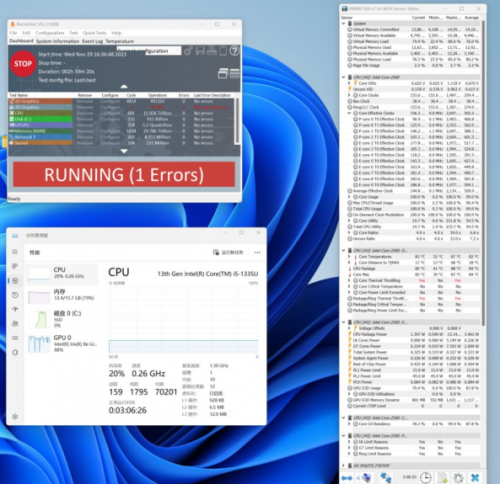

接下来要装配好相关的内存和硬盘等，通过专业软件对杰和嵌入式整机AE613进行跑分测试，针对客户会关注的各个重点进行了全面测试，包括各功能、性能、兼容性、稳定性等方面的专业测试及分析，AE613作为一款旗舰级高性能产品，不仅全部通过，且各个数据结果都表现相当出色，无疑让用户的使用体验直线拉满。

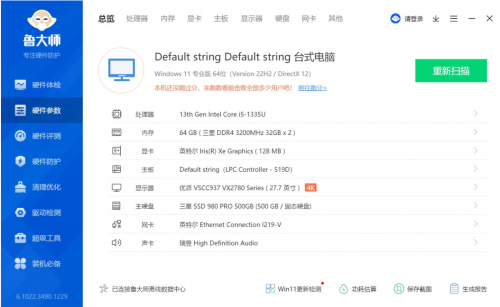

上面是鲁大师识别的杰和AE613硬件参数详情，我们进行跑分测试的核心三大件选择的是13th Gen Intel(R) Core(TM) i5-1335U @1.30GHz处理器，Intel(R) Iris(R) Xe Graphics显卡，三星 32GB*2 DDR4 3200MHz内存，三星SSD 980 PRO 500GB(500 GB/固志硬盘)，下面我们来看详细的跑分数据。

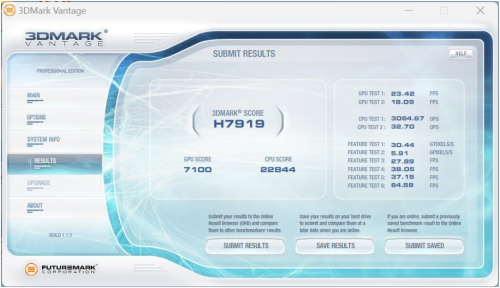

——显示性能测试 ▪ 3DMark Vantage

户外广告数字标牌播放器作为杰和AE613比较常见的应用场景，对于整机的显示性能要求较高，针对AE613的显示性能测试，为保证测试数据的准确性，我们测了3D Mark、3D Mark Vantage、3Dmark 11 V105(Performance)等系列软件，针对这些数据，我们挑选3DMark Vantage的数据来进行分析。

3DMark Vantage一款3D图形性能评测软件，主要用于评测电脑的显卡和处理器的性能。我们按照画质等级，记录了性能级(Performance，P)和高端级(High，H)两份数据。其中，Performance的综合得分为P12402，High的综合得分为H7919，表现不错，这个成绩已经完全能够满足主流用户的需求了。

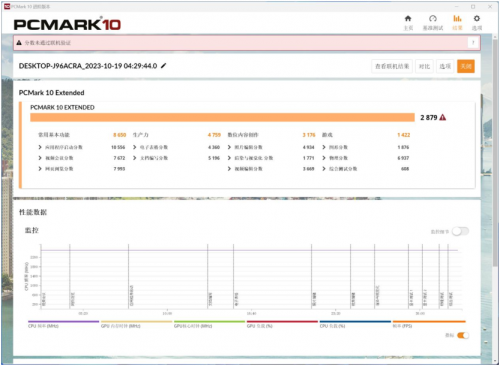

——系统性能测试 ▪ PC Mark 10

PC Mark 10是针对杰和AE613的综合体验以及日常体验进行测试，其含有一整套全面的测试项，涵盖现代办公场所中的各种任务，偏向于家用和办公场景的性能测试软件，它所评测的内容几乎涵盖了网页浏览、办公应用程序、视频会议、文字处理、图片编辑、视频渲染以及游戏等常用功能。

通过观察实测数据，我们可以看到，常用基本功能得分为为8650、生产力得分为4759，数字内容创作为3176，这些数据表明，这套配置确实可以很好地胜任对于日常高效运行的性能要求。

（三）、总结

杰和AE613通过杰和可靠性实验室的全套17项测试项目，其“宽温宽压”的特性已得到了可靠的数据支撑，足以证明AE613在面对多变的天气与恶劣的运行环境挑战下，也能保证高效运作。在全功能测试中的跑分数据，AE613在显示性能上表现相当出色，已有足够的数据支撑，在这方面要求较高的用户，这款整机是非常值得考虑的选择。

四、应用场景

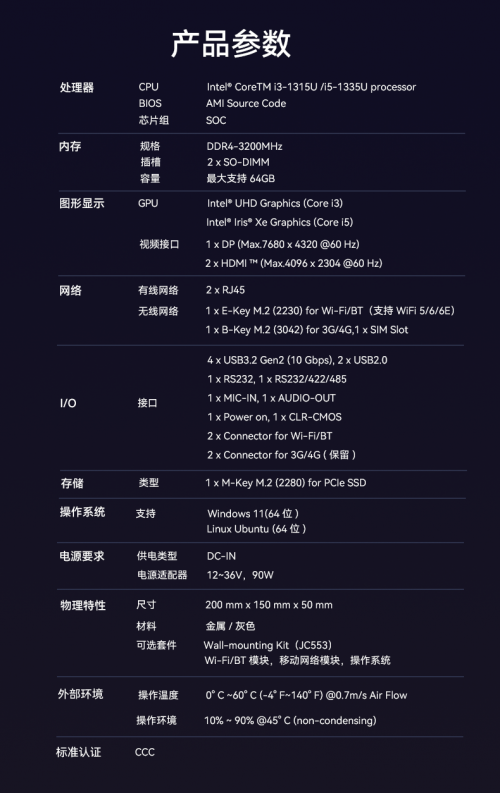

杰和嵌入式整机AE613作为一款支持8K的三显宽温宽压户外整机，可以使用的场景包括但不限于广告机生产商、户外广告、自助终端生产商、户外自助服务、自动化控制（工厂、仓储、物流、自动分拣等）、交通监控监测、政府自助服务等，针对客户个性化需求，支持ODM/OEM/JDM定制化服务。AE613详细的产品性能参数如下：
